PC 控制显示器支架疲劳试验机

一、设备概述：本机采用铝合金框架结构，使用 PLC+触摸屏控制，动力部分使用伺服电机驱动旋转或直线模组直线运动，精准控制XYZ转动角度，上下移动距离。来模拟实际使用状态下支架的运动轨迹，经过一定次数的疲劳运行后，检测支架的各部分零配件有无损坏或功能丧失，为厂家检验试件质量的优劣提供数据支撑。

二、技术参数：1) 机器外形尺寸：约长 1200 *宽 1000* 高 16003) 机器台面高度：约 700mm4) 采用高精度的力量传感器来测量和显示下压力量，并实时显示，5) 力量传感器容量：50kg6) 机器力量精度 ：≤1%7) 传感器解析度 ：1/100008) 上下驱动方式：伺服电机+直线模组（滚珠丝杠+直线导轨）9) 支架固定板上下可运动行程 0----500mm

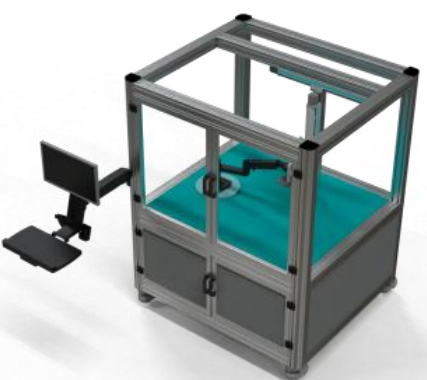

10) 支架绕X轴倾仰角可旋转角度：0---±90度可设定11) 支架绕 X轴倾仰驱动方式：伺服电机+行星减速机12) 由于支架固定板在受到向上或向下的驱动力后，会同时上下和前后运动。机器运行支架可前后自由运动的行程 0----500mm（该运动为自由跟随运动的）13) 支架绕Z轴可旋转角度：0---±90度可设定14) 支架绕 Z轴旋转驱动方式：伺服电机+行星减速机15) 支架绕Y轴(自身轴心)可旋转角度：0---±90度可设定16) 支架绕Y轴(自身轴心)旋转驱动方式：伺服电机+行星减速机17) 每个运动周期完成时间约为：1----1.5min18) 疲劳试验次数：0---999,999次可设定19) 显示器支架固定板X轴倾仰、Y轴旋转、Z轴旋转、上下运动这4个动作均由伺服电机驱动，可以单独运动，也可一起组合运动。20) 报警：力量异常停止（小于最低设置值，大于最高设置值），从而保护试件和机器。21) 机器运动方式： 自动和手动都可运作22) 整机采用铝合金框架制作，正门开门，左右侧面、后面和顶面用透明亚克力封装。（如机器3D示意图）23) 机器底部安装有 4 只可锁止万向福马轮，可方便移位并锁止定位。
