双工位中置电机疲劳试验机

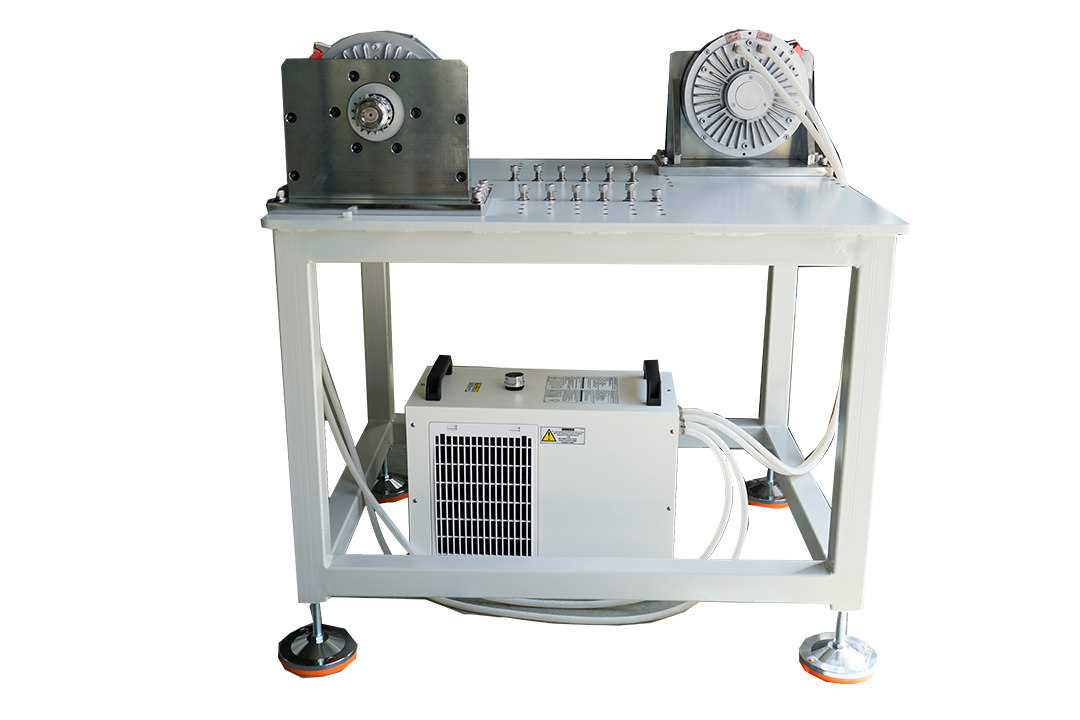

WSD-8786B 双工位中置电机疲劳试验机

一、 适用范围：本机专为测试电动车中置电机老化性能设计模拟中置电机在加载不同载荷时的工况，试验过程中提供电机的负载、转速、运行时间等性能参数，为厂家进一步提升电机质量提供依据

二、 试验标准：EN15194和客户要求

三、 试验机功能

1. 中置电机总成通过工装固定于测试设备上；

2. 中置电机总成上安装ebike整车上的牙盘（32T-44T），通过ebike链条和磁粉制动器负载端的牙盘连接；链条、磁粉制动器端的牙盘是市场上通用件、便于更换；

3. 负载可调节功能： 通过磁粉控制器给磁粉制动器提供可调节电流，使磁粉制动器产生与电流成基本线性的转矩给电机加载。

4. 工作顺序：磁粉制动器设定固定的负载，然后中置电机总成端通过指拨控制总成达到能运行的最高转速，然后通过查找转速、转矩、电流参数，粗略确定耐久台架的机械功率，然后按照确定后的工况进行动态循环。循环时总成端指拨开度不动，到达停止间歇时间时，磁粉控制器给磁粉制动器端断电流实现中置电机空载运行20s（或者更久），磁粉控制器重新给磁粉制动器加载。

四、 主要性能：

1. 测试工位：2个

2. 阻尼采用100Nm磁粉制动器，可无级设置阻尼大小。

3. 额定负载扭矩调节范围10-100N.m可设定。

4. 水平脚：前后左右有水平调整脚,可调水平.

5. 整机由优质铁板台面和加厚型钢焊接，静电喷涂，其他零部件镀铬，配备专用地脚

6. 电源：500W   AC220V   50Hz

7. 外形尺寸：约1100*900mm，机器台面高约800mm

五、 机器明细：

1. 主机       一台

2. 合格证     一份

3. 说明书     一份
