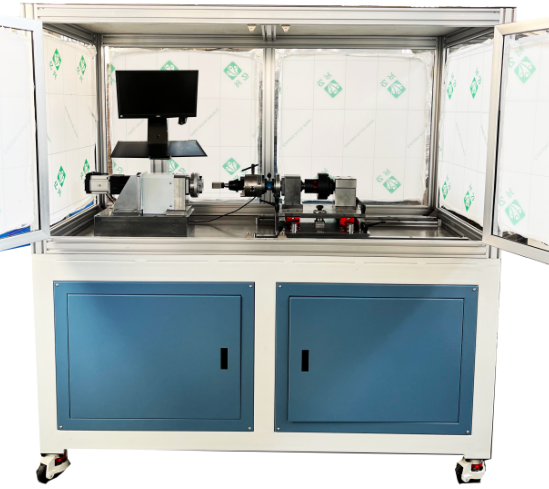

汽车球头力矩试验机

WSD-8835A 球头扭矩检测试验机

一   使用范围：可检测悬挂球头产品无载的启动力矩、摆动力矩、旋转力矩等。测试时的测试环境为常温

二依据标准：QC/T 1021-2015《汽车独立悬架球头销总成性能要求及台架试验方法》

三、主要功能及机器特点：

1、动力驱动系统：采用伺服电机驱动，动作稳定性高，精度准确，可调范围宽。测试角度：0～±360°测试角度可直接在控制软件设定即可。

2扭矩测量系统；配备高精度的扭矩传感器，可以实时检测和记录当前旋转扭矩。

3、整机具有一键启动功能，只需在程序中按下“执行测试”按钮，程序就自动按照设定好的试验步骤来工作。自动完成设定角度的预转动角度5次后（角度和次数都可单独设定），自动完成设定角度的旋转力矩的测量。

4、试验故障自动停机和数据自动保存功能：在试验的每个节点，如旋转角度、偏摆角度、旋转和偏摆起始点等任何一个方面出现故障或不到设定数值的话，程序自动保存当前的试验数据，并停机报警。

四、主要技术参数：

1) 旋转驱动方式: 松下伺服电机及行星式减速机、机械传动、夹具，控制精度高，稳定性好

2) 旋转的**扭矩：20N.m

3) 旋转扭矩传感器容量：50N.m

4) 旋转扭矩传感器精度：≤1%

5) 扭矩传感器品牌：北京三晶

6) 旋转角度：0～±360°，可直接在控制软件设定即可

7) 旋转和摆动速度：3°/S-----18°/S可设定

8) 伺服电机品牌：日本松下

9)      配备可快速更换夹具，方便配合不同的试件。

10)      整机采用钢结构，稳定性和牢固度高

11) 整机外观静电喷涂，零部件电镀处理，防锈能力高，外观美观

12) 轴承采用日本NSK品牌

13) 直线滑轨采用上银品牌

14) 电器元器件采用欧姆龙，士林，LG等**品牌

15) 机台重量：约600kg

16) 电源：三相四线制380V   15kw

17) 测试报告：出厂设置成客户要求格式，交货后客户也可自行修改。

18) 数据采集控制系统:         美国国家仪器

19) 计算机控制软件系统:       美国国家仪器

五、计算机：工控机

六、微电脑PC联机功能说明：

1.讯号转换控制器：

⑴.力感应器[Sensor]

⑵.编码器[Encoder]

⑶.讯号转换收集器[Data Collector]

2.基本功能执行测试机测试程序,可得下列资料：

1) 可实现动态显示和记录条件参数值和测量参数值:

2)
设有数据库，可将测得的数据存入数据库中。数据库中的资料可进行查询、调用并可以在报告画面中生成对应的曲线，再通过打印机以试验报告的形式输出。

3) 数据文件的命名方式：可以按照客户（图号、时间等参数）要求来命名.

4) 能自动完成试验前标准要求的试验准备动作：5次**摆角（或设定角度）的往复摆动，5次任意方向360°（或设定角度）转动角度。

5) 能自动记录转动力矩与转动角度的关系曲线,完整显示从起点角度开始加载到**角度，再从**角度回程到起点角度的旋转扭矩---角度曲线。

6) 输出加载曲线

七、设备明细：主机          一台，

计算机         一台(含主机、19”显示器)，

打印机         一台，

夹具           一套，

说明书         一份，

合格证         一份，

保修卡         一份
